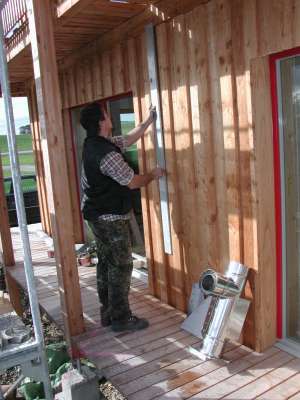

Einmal richtig Maß nehmen. |
 |

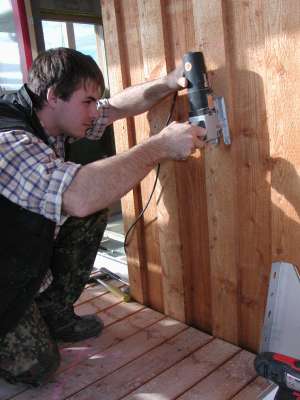

Dann das Loch in die Wand. |
 |
|
 |

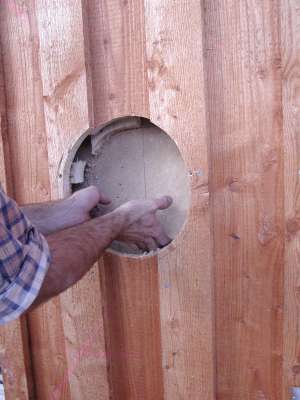

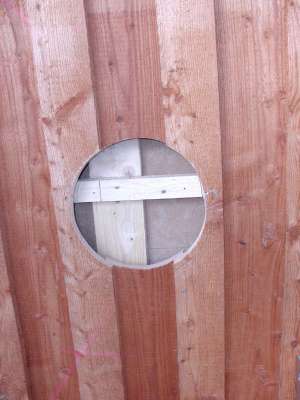

... noch ist man nicht am Ziel. |
 |
... es kann sich nur noch um Minuten handeln. |
 |

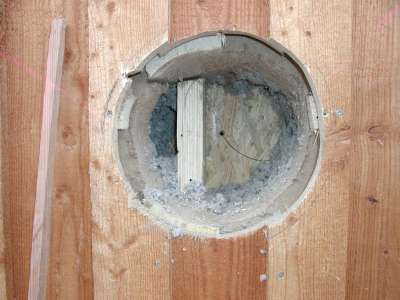

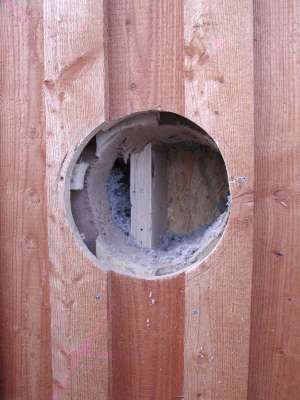

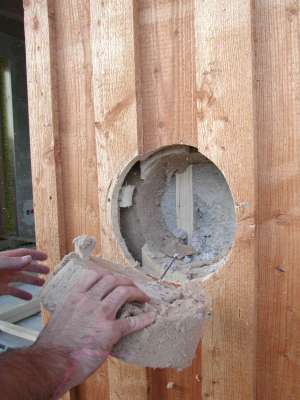

... Dämmung raus. |
 |
.... und weiter geht's. |
 |
... fast am Ziel |
 |

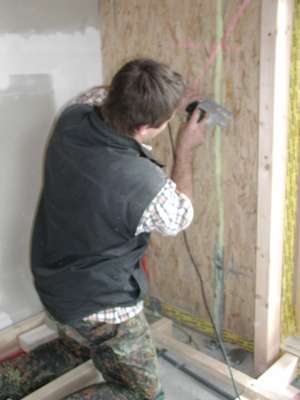

... innen den Rest. |
 |

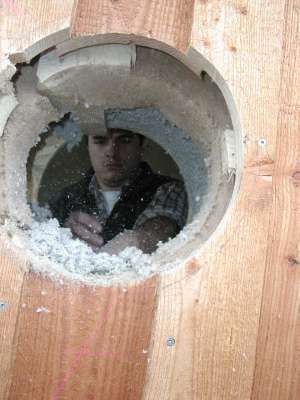

... nun hat man den Durchblick. |
 |

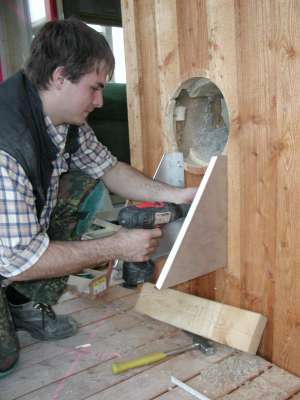

Wandkonsole montieren. |
 |
|
 |

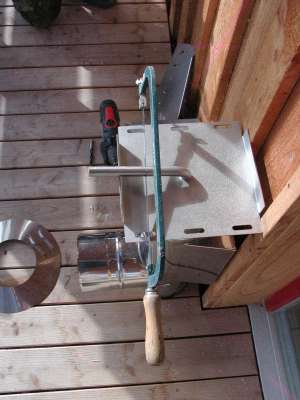

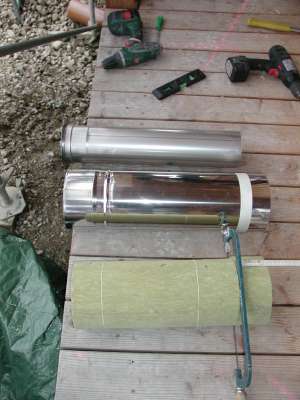

Längenelement kürzen, auseinanderziehen und jeweils passend abschneiden. Zusammenstecken, fertig. |
 |

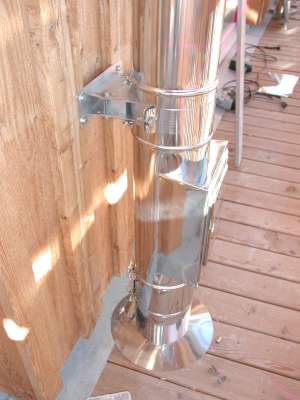

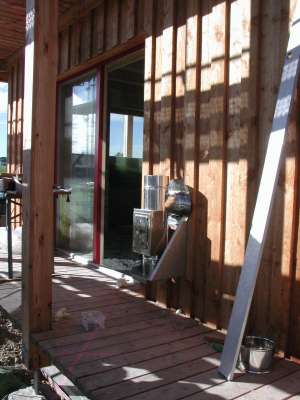

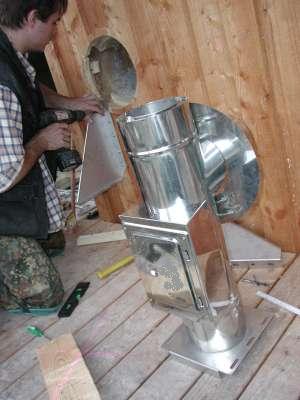

Bodenplatte auf die Konsole schrauben.
Hier ist Prüföffnung und Feuerungsanschluss ein
Element. (Sonderbauteil!) |
 |
|
 |
... nun Rohr auf Rohr. |
 |

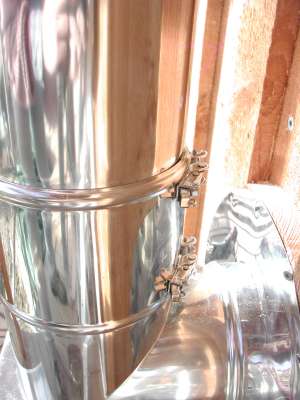

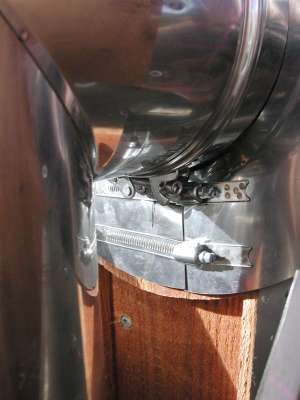

Hier kann man einmal die Schellverschlüsse der Klemmbänder sehn. |
 |
Hier die Verschraubung der Wandblende, das selbe wie der Regenkragen. |
 |

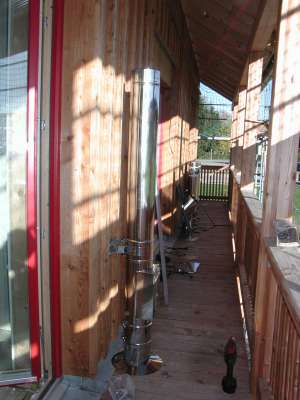

1. Teil ist nun fertig. |
 |

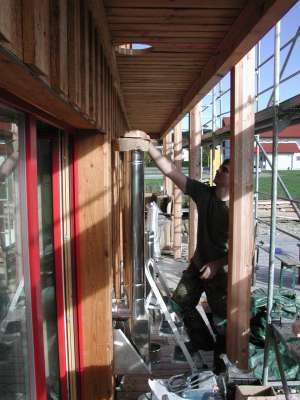

1. Stock geht's weiter, hier kommt eine zweite Prüföffnung (Auflage des Schornsteinfegers) und weiter geht's nach oben. |
 |
Hier sehr schön zu sehn, der Wandkragen eignet sich auch als Abdeckung. |
|
... man erkennt auch den stabilen Wandhalter. |
 |

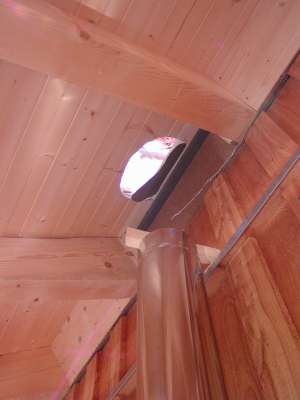

... nun noch das letzte Loch. |
 |

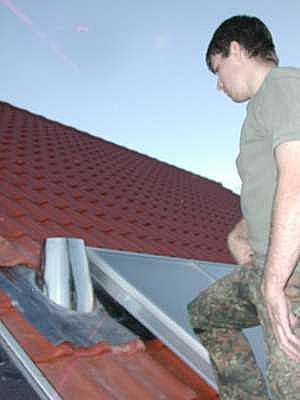

... von oben Dachpfannen bei Seite. |
 |

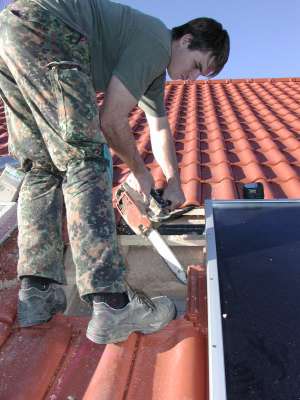

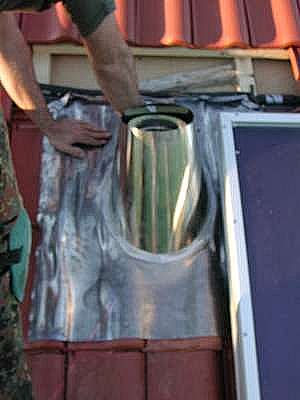

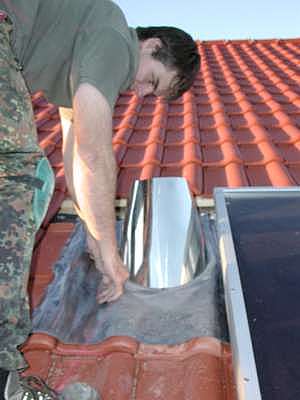

... Dachdurchführung einpassen und den Bleikragen an den andern Pfannen angleichen. |
 |
... noch ein bisschen drücken und ... |
 |

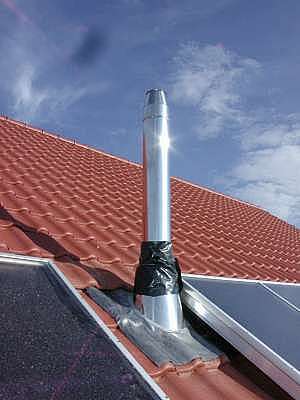

... das Ergebnis kann sich sehn lassen. |
 |

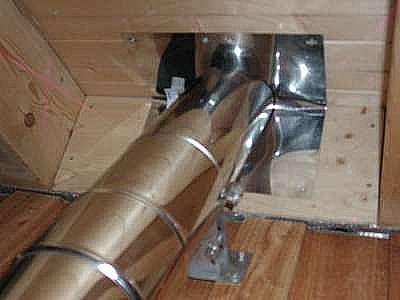

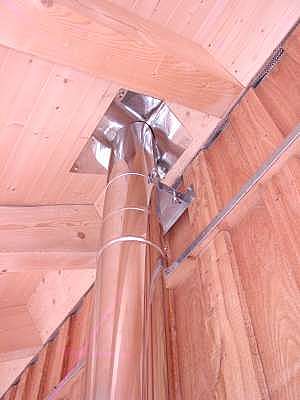

Von unten mit 2-teiliger Blende
verkleiden. (Sonderbauteil, wird auf Wunsch passend nach Dachneigung angefertigt) |
 |

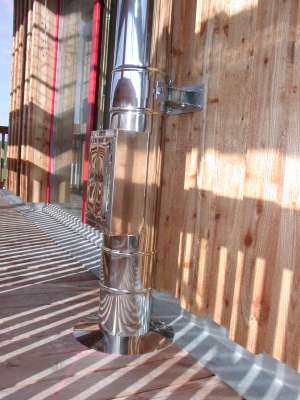

2. Prüföffnung auf dem Balkon. |
 |
Verkleidungsblende (2-teilig) Sonderanfertigung. |
 |
Mündungsabschluss aufstecken, nun ist
er fast fertig, es fehlt nur noch der Regenkragen. Das können Sie doch auch selbst, oder?
|
 |
